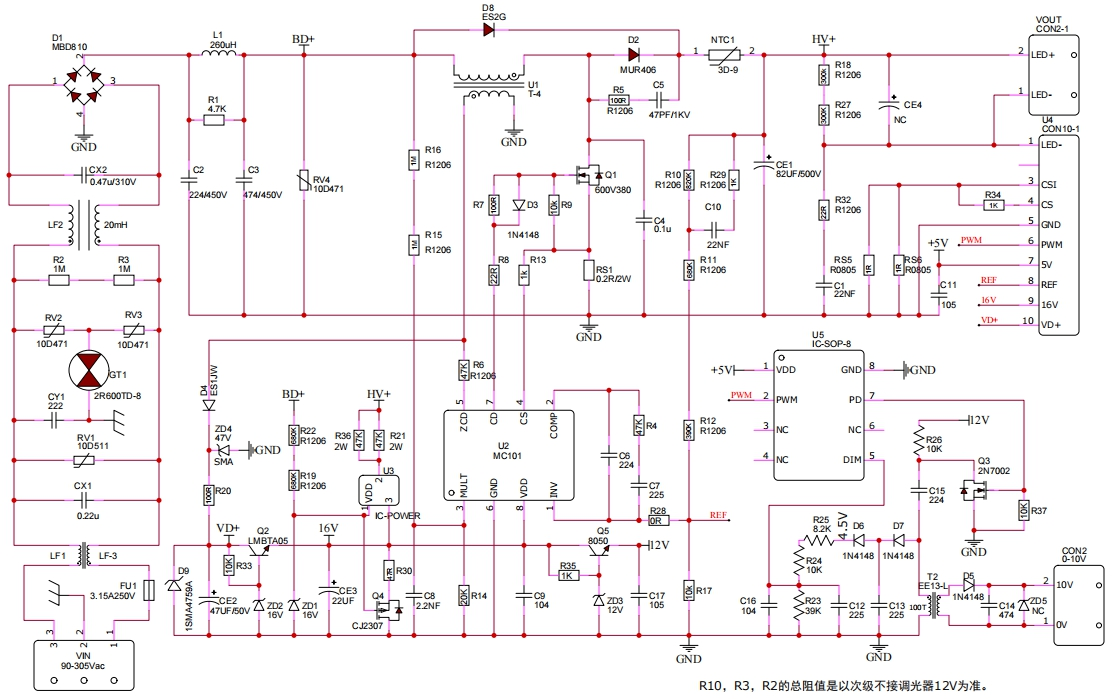

MC101A+MCB02A高PFC无频闪0-10V调光(150W原理图)

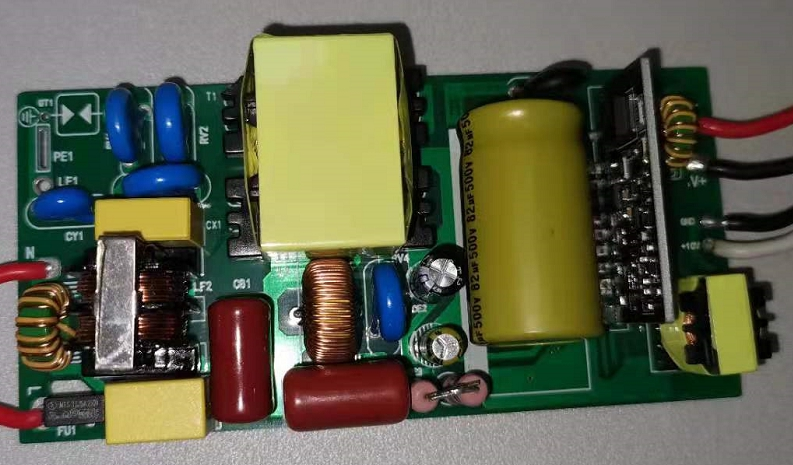

PCB尺寸31*66mm
输入电压范围90~265V
1、启机<0.5S
2、整体设计精简,后级无EMI问题;
3、调光深度<1%,阶梯<0.1%;
4、PFC>0.95THD<10效率>96%频闪<0.4%;
5、输出410V~470V支持输出开短路保护;
6、高速动态回应,全程调光无闪灯;
7、MCB02A恒流模块耐压500V最高可驱动250W;

输入电压范围90~265V
1、启机<0.5S
2、整体设计精简,后级无EMI问题;
3、调光深度<1%,阶梯<0.1%;
4、PFC>0.95THD<10效率>96%频闪<0.4%;
5、输出410V~470V支持输出开短路保护;
6、高速动态回应,全程调光无闪灯;
7、MCB02A恒流模块耐压500V最高可驱动250W;

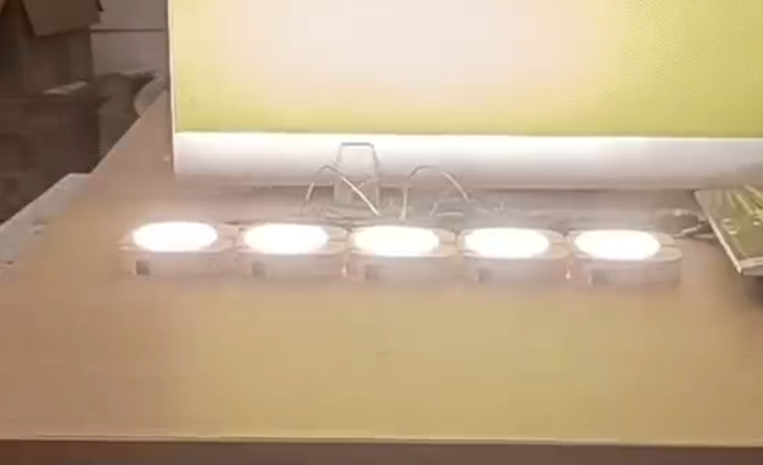

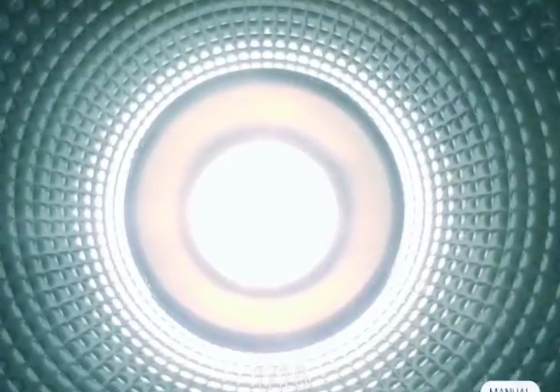

应用案例
